Allgemeines



Heizbänder werden zum Verschweißen von Folien benötigt und haben entscheidenden Einfluß auf die Schweißnaht. Grundsätzlich unterscheidet man in hoch- bzw. niederohmige Heizbänder. Niederohmiges Material wird mit elektronischen Regelgeräten geregelt um kurze Aufheizzeiten und eine gute Wiederholgenauigkeit der Schweißtemperatur zu erreichen. Für eine optimale Funktionsweise als auch für eine geringe Wärmeentwicklung an den Heizbandenden werden diese durch Silber oder Kupfer veredelt.
arobatec bietet Ihnen das gesamte Spektrum der konfektionierten Heizbändern als auch der Formheizbänder, auf Ihre Applikation entwickelt und gefertigt.

Anbei finden Sie einen Auszug der gängigsten Heizbandtypen:

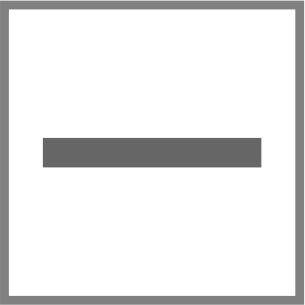

Flachband





Flachband

  • Für Flachnähte
  • Low-Cost
  • Höherer mechanischer Druck
    an den Kanten der Schweißnaht
    (evtl. Problem mit ZIP-Effekt)

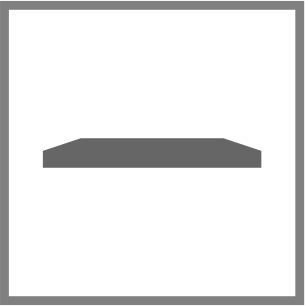

 Wulstband





Wulstband

  • Standard-Heizband für Flachnähte
  • Mit abgeschrägten Kanten
    (dadurch weniger mechanischer Druck
     an den Kanten der Schweißnaht)

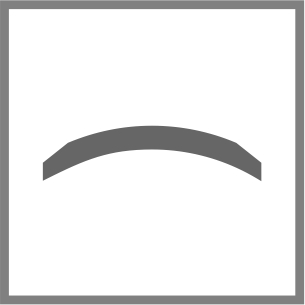

Hohlband





Hohlband

  • Für Flachnähte
  • Bessere Schweißung bei
    Faltenbildung
  • Empfohlen wenn sehr dichte Nähte
    notwendig sind
    (z.B. bei Vakuumverpackungen)

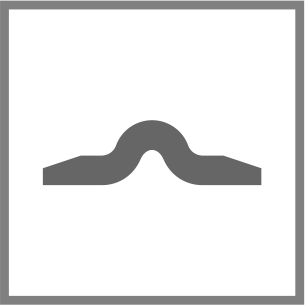

 Sickenband





Sickenband

  • Für Trennschweißung
  • Gute Trennung bei normalem
    Verschleiß der PTFE-Abdeckung
  • Breiterer Nahtbereich möglich

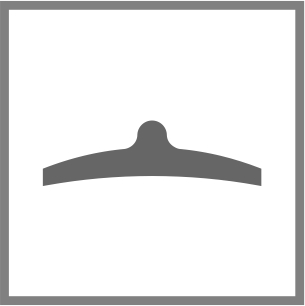

 T-Profil Heizband





T-Profil

  • Für Trennschweißung
  • Sehr gute Trennung bei erhöhtem
    Verschleiß der PTFE-Abdeckung

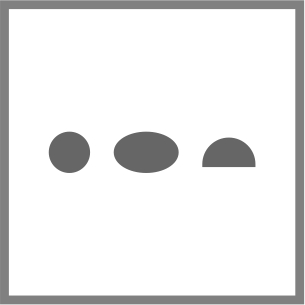

Trenndraht/Runddraht/Ovaldraht/Halbrunddraht





Runddraht / Ovaldraht / Halbrunddraht

  • Für Trennschweiúng
  • Schmale Nähte (je nach Variante)

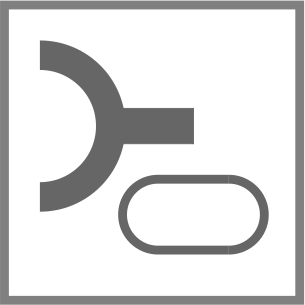

Formheizbänder/Endlosbänder/Sonderanfertigungen





Formheizbänder
Endlosbänder
Sonderanfertigungen

  • Anfertigung nach Kundenvorgaben





Technische Daten



Niederohmige Heizbänder

Flachband    Breiten: 1-20mm
Dicken: 0,10-0,50mm

Wulstband   Breiten: 2-12mm
Dicken: 0,10-0,50mm

Hohlband   Breiten: 2-12mm
Dicken: 0,10-0,40mm

Sickenband   Breiten: 2-10mm
Dicken: 0,10-0,30mm

T-Profil   2,3; 2,8; 4,0; 6,0mm

Runddraht   Durchm: 0,3-2,0mm

Ovaldraht   1,50x0,75mm
2,40x1,40mm

Halbrund-
draht
  1,50x0,75mm
1,75x0,87mm

Formheiz-
bänder
  Dicken: 0,10-0,50mm



__________________________



Hochohmige Heizbänder

Flachband    Breiten: 1-10mm
Dicken: 0,10-0,50mm

Hohlband   Breiten: 2-10mm
Dicken: 0,10-0,40mm

Sickenband   Breiten 2-10mm
Dicken: 0,10-0,30mm

Runddraht   Durchm: 0,3-2,0mm



 __________________________



Endenbeschichtung für Heizbänder
(
Abhängig von Heizbandtyp
und Ausführung)

Verkupfert
Verkupfert + Vernickelt
Versilbert
Vergoldet



 __________________________



 Antihaftbeschichtung für Heizbänder
(
Abhängig von Heizbandtyp
und Ausführung)

PTFE schwarz
PTFE grau
PTFE grün
PTFE Silverst.





Technische Änderungen vorbehalten
